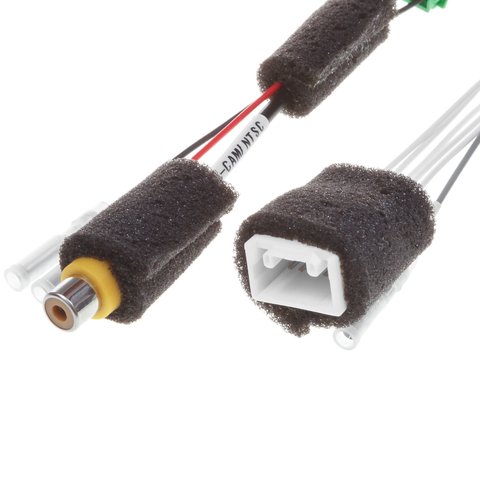

Cable de 5 pines para cámara trasera para Suzuki Vitara, Jimny, Ignis, SX4 S-Cross modelos 2012-2021

Cable para conectar cámara trasera en automóviles Suzuki, equipados con pantallas Garmin o Suzuki SLDA. Permite conectar cámara no original sin necesidad de modificar el cableado original (conexión tipo Plug&Play). Es un análogo de cable Clarion CCA644 (CCA-644-600).

Imagen de la cámara de visión trasera se activa de manera automática al conectar la marcha reversa. Conexión se realiza mediante el enchufe de 5 pines (vea el esquema de conexión). Dependiendo del modelo de autorradio el enchufe puede estar ubicado en otro sitio, distinto del indicado en el esquema. Juego contiene un cable adicional que permite activar la función de cámara de visión trasera en los automóviles en los que esta función de estaba prevista por el fabricante y señal de marcha atrás REV no se transmite a la pantalla.

¡Atención! Cámara de visión trasera, instalada adicionalmente, debe estar alimentada permanentemente de línea ACC (primer giro de la llave), de otra manera la entrada para la cámara estará inactiva. Dependiendo del tipo de cámara conectada, y en particular del voltaje operativo, es posible alimentarla de la corriente de +6 V, producida por la pantalla. En el caso de que la cámara requiere más de +6 V, es indispensable conectarla a la línea ACC.

Preguntas frecuentes sobre cables para conectar las cámaras y dispositivos de video.

Compatibilidad

Autorradios Suzuki Garmin

Autorradios Suzuki SLDA

Autorradios 2DIN Clarion

¡Atención! Se soportan únicamente las cámaras en el formato NTSC.

¡Atención! Autorradios Clarion no requieren uso de cable adicional.

Imágenes presentadas con fines demostrativos. Dependiendo del modelo de automóvil apariencia de panel de controles y de pantalla puede variar.

Manuales

• Descargar el esquema de conexión de cable para Suzuki
