Cámara universal para coche T609A (blanca)
Información general
Descripción
Cámara universal para coche en la carcasa impermeable. Puede usarse como cámara de visión trasera con imagen invertida o como cámara de visión lateral o frontal con imagen directa. Puede ser conectada a cualquier pantalla de coche a través del enchufe compuesto RCA (amarillo).
¡Atención! Cámara de visión trasera no debe permanecer conectada a la red eléctrica del coche de manera permanente. Alimentación debe estar organizada de tal manera, que la cámara se encienda solo cuando esto sea necesario (por ejemplo durante la marcha atrás, etc.). También recomendamos usar e invertidor de tensión 12 V -7 V.
¡Nota importante! Cámara puede ser instalada únicamente en la posición horizontal.
La manera correcta de conectar una cámara en el coche
Preguntas frecuentes
- Cómo conectar la cámara de visión trasera a la pantalla original
- Errores frecuentes durante conexión de cámara de visión trasera
Uso
Por omisión la cámara está ajustada para usarla como cámara de visión trasera con líneas de aparcamiento, pero también puede servir como cámara de visión frontal o lateral. Para esto se necesita cortar uno de estos cables:
- verde, si desea eliminar las líneas de aparcamiento
- blanco, si desea usarla como cámara de visión frontal o lateral (con imagen directa)
El cable de video está equipado con un alambre de alimentación, que permite conectar la cámara a una fuente de alimentación cerca del receptor de señal o para activar la imagen de cámara de visión trasera.
Datos técnicos
Sensor | Sharp CCD |
Sistema de video | PAL |
Número de píxeles efectivos | 512 × 582 |
Resolución horizontal | 420 líneas |
Ángulo de visión | 120° |
Salida de video | 1.0Vp-p,75 Ohm |
Carcasa | Impermeable (grado IP68) |
Voltaje operativo | 12 V DC |
Temperatura de funcionamiento | -20°C ~ +70°C |
Temperatura de almacenamiento | -40°C ~ +80°C |

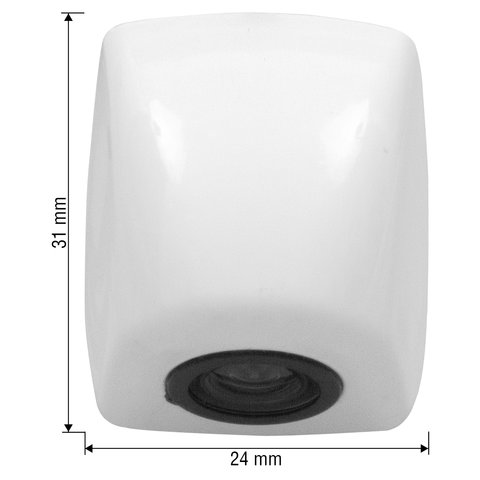

Dimensiones | 31 mm × 24 mm × 22 mm |
Longitud de cable de alimentación | 1.5 m |
Longitud del cable de video | 6 m |
Longitud del cable de cámara | 1.9 m |
Contenido del paquete
- Cámara para coche con cable
- Cable de alimentación
- Cable de video
Características
Cámara universal conviene a |
|
Lugar de instalación |
|
Campo de visión |
|
Color |
|
