Видеоинтерфейс для Mercedes-Benz W211 / W220 (Япония)

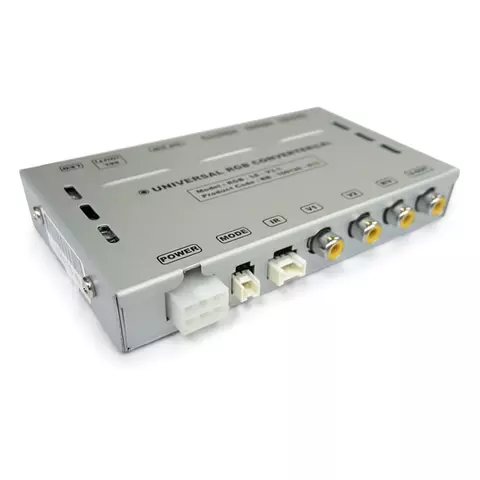

Автомобильный видеоинтерфейс разработан для моделей Mercedes-Benz Е-класса (W211) и S-класса (W220), произведенных специально для японского рынка. Видеоинтерфейсный адаптер позволяет подключить внешние видеоустройства, такие как DVD-плеер, ТВ-тюнер, камера заднего вида и др. к встроенному монитору автомобиля.

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Технические характеристики

• Вход: мультистандартный интерфейс
  • Вход CVBS (для внешнего видеоустройства) x 2
  • Вход CVBS (для камеры заднего вида) x 1
  • Аналоговый вход RGB (выход монитора штатного компьютера) x 1
  • Аналоговый вход RGB (для навигационной системы) x 1 (опционально)
• Выход
  • CVBS-выход (видеовыход для установки монитора в подголовнике) x 1
  • RGB-выход (для ЖКД) x 1
  • Выбор выходного аудиосигнала 3 в 1
• Питание
  • Напряжение на входе: 8 В ~ 24 В постоянного тока
  • Максимальная потребляемая мощность: 5 Вт
• Переключение режимов входа
  • Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP -переключателя.
  • Включение периферийного устройства при помощи пульта дистанционного управления или переключателя входных сигналов
  • Режим камеры заднего вида: камера заднего вида включается, только когда автомобиль сдает назад (невозможно переключиться на режим камеры заднего вида при помощи переключателя или пульта ДУ)
• Размеры главного блока : 129 мм х 75 мм х 21 мм

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Инструкции

• Скачать руководство по установке автомобильного видеоинтерфейса для Mercedes-Benz (на английском языке)

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Комплектация

• Главный блок автомобильного видеоинтерфейса
• Пульт дистанционного управления
• Дополнительная плата
• Набор кабелей:
  • RGB (Out)
  • Кабель питания с защитным фильтром
  • RGB OEM
  • Кабель с ИК портом для пульта ДУ
  • Кабель с кнопкой переключения режимов/устройств
  • Кабель передачи аудиосигнала
  • RGB Navi
