Видеоинтерфейс для Range Rover 2010- г.в. с экраном с функцией двойного изображения

Автомобильный видеоинтерфейс для Range Rover 2010 разработан специально для моделей Range Rover 2010 и последующих годов выпуска со встроенным монитором с поддержкой функции двойного изображения, позволяющим смотреть два различных изображения зависимо от угла просмотра. Этот видеоинтерфейс служит для подключения дополнительных видеоустройств, например, навигационного блока, камеры заднего вида, камеры переднего вида DVD-плеера, ТВ-тюнера, к штатному монитору.

Наиболее распространенные вопросы о видеоинтерфейсах.

Характеристики

Входы: мультистандартный интерфейс

• Аналоговый RGB вход (для навигационной системы) × 1
• CVBS вход (для камеры заднего вида) × 1
• Видеовход (для внешнего видеоисточника) × 3
• LCD вход (вход от системы автомобиля) × 1
• GVIF вход × 1

Выходы

• GVIF × 1
• Аудиовыход с функцией выбора × 4

Питание

• Напряжение на входе: 8 В – 18 В постоянного тока
• Максимальная потребляемая мощность: 12 Вт

Переключение режимов входа

• С помощью переключателя входных сигналов
• Через CAN-шину
• С помощью выносной кнопки
• Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP-переключателя.

Размеры главного блока

• 125 мм × 103 мм × 21 мм

Совместимость

Инструкции

• Скачать инструкцию для автомобильного видеоинтерфейса для Range Rover 2010 (на английском языке)

Комплектация

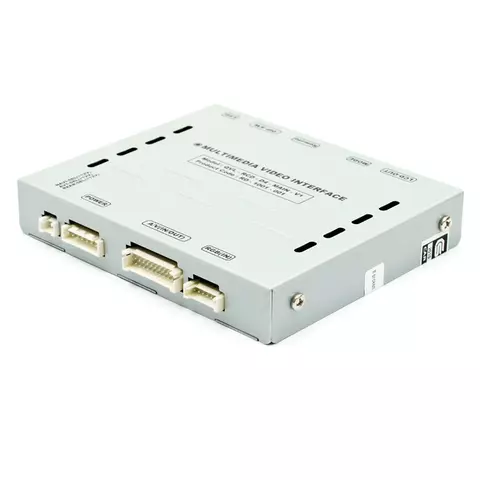

• Главный блок автомобильного видеоинтерфейса для Range Rover 2010
• Набор кабелей
  • Кабель питания
  • AV-кабель
  • Кабель заземления
  • Кабель SEL
  • Шлейф
  • Кабель By-Pass
  • Touch-кабель
  • Гибкая печатная плата
  • Кабель RGB IN
  • LVDS-кабель
• Плата для подключения к головному устройству
• Выносная кнопка переключения режимов
• Пульт дистанционного управления с ИК-кабелем или OSD-клавиатура
